循環流化床鍋爐風機介紹：

35t/h、75t/h、130t/h、220t/h等循環流化床鍋爐具有效率高，燃用煤質非常廣泛，體積小，環境污染小等特點，相信根據以上優點，也會是我國今后要推廣的新型鍋爐節能產品。而循環流化床鍋爐配套的風機由:一次風機、二次風機、引風機完全滿足該型鍋爐鼓、引風系統的特殊風量、風壓的要求，這個系列的風機具有效率高、噪音低、結構合理、調節性能好、運轉平穩可靠等優點。一次風機、二次風機輸送的介質為空氣，最高溫度不能超過80℃，引風機輸送的介質為煙氣，最高溫度不能超過250℃。在引風機前必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量，根據一般電廠使用情況，除塵效率不得低于85%。

循環流化床鍋爐風機特點：

1、一次風機、二次風機、引風機均制成吸入式。

2、葉輪旋轉方向分為順時針和逆時針。

3、風機的進出風口位置以進氣箱進風口角度和機殼的出風口角度表示。

4、風機的傳動方式為D式和F式。

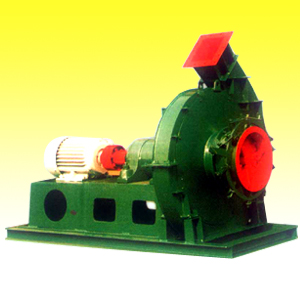

循環流化床鍋爐風機結構：

主機：風機主要由葉輪、機殼、進風口、進氣箱、調節門、傳動組、軸承座等部分組成。

1)葉輪：由后向型葉片（對于CGXG-19、CGXG-26和CGXG-28而言是前向彎曲型），錐型前盤和平板后盤組成，葉片用高強度合金鋼鋼板制成（對于引風機而言在引風機葉片靠近輪盤處，葉片易磨損處用耐磨焊條堆焊耐磨層，硬度可達HRC48以上，提高了葉輪的使用壽命），并經靜、動平衡校正， 動平衡精度等級為G4級（特殊要求可達G2.5級），空氣性能良好，高效率低噪聲，運轉平穩。

(2)機殼與進氣箱（對F傳動而言，D傳動沒有）：機殼與進氣箱采用剖分式結構，便于安裝調試和維修，風機的設計增強了機殼和進氣室的強度，機殼和進氣室的外部焊有適當高度的井字格筋板，內部焊有空心管支撐，因而消除了由于機殼剛性不足而產生的振動。

(3)進風口：制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。

(4) 調節門：該裝置設置在風機進氣室(或進風口)前，用來控制風機的進口流量，調節門中裝有五個翼型葉片調節風門，用于調節風機的特性，提高風機的調節效率，調節葉片的支撐處裝有滾動軸承，軸承為單列向)心球軸承，采用潤滑脂潤滑，轉動靈活，使用可靠。葉片調節范圍，可以從O°- 90°，即全閉到全開范圍內任意調節。該裝置的操作與控制，由電動執行器來實現。這樣，可以實現風機流量的微量調節。

(5)軸承座：采用水冷軸承座，軸承潤滑方式采用浸油潤滑，采用滾動軸承（根據要求可配瑞典SKF軸承）。水冷軸承座，須加裝輸水管，耗水量因環境溫度的不同而異。一般按0.5— ／h考慮， 水壓≤0.37MPa,軸承箱上裝有雙金溫度計（遠程控制采用鉑熱電阻）和油位指示器，潤滑油采用機械油N68。軸承座聯接在軸承座底板上，便于安裝和維護。

(6)主軸：采用40Cr合金結構鋼，經調質處理和精加工而成。主軸從軸承座的伸出處設計有非接觸式螺旋密封，因而密封可靠不漏油也不需要更換密封件（本結構屬我公司的專有技術）。

電動機：電動機采國內知名廠家的產品，絕緣等級F，防護等級IP54，電機帶軸承測溫和測振元件并在定子上預埋測溫元件（鉑熱電阻），配帶電機底板和地腳螺栓方便安裝和維護。

風機根據用戶需要配有機旁低壓控制柜：設有風機就地與遠程控制的轉換開關，風機進口調節風門開度調節開關，以及顯示風機、電機軸承溫度、振動，電機定子繞組溫度、電機電流的指示儀表。同時控制柜留有足夠的輸入輸出接口，以實現風機軸承溫度，風機運行、停機、故障等信號的遠程傳輸與控制功能（即配套有DCS系統接口）。

進出口膨脹節：采用非金屬膨脹節，可以消除因溫度變化而引起的熱膨脹對風機的影響。

消聲器（配用在一次、二次風機）：為阻抗復合性消聲結構，采用超細玻璃棉和穿孔板材料，消聲效果好、阻損小。

​
